高通2019新款骁龙Snapdragon处理器汇总

11月,在2019财年第四季度的财报电话会议上,高通(Qualcomm)对下一年的工作规划作了重点部署,提出了三大关键重点要务:一是与全球合作伙伴一起推动5G成长,二是将公司技术平台扩展至相邻的领域,三是推动收入增长。

产品方面,今年高通有许多的产品线调整,其中相较前一两年推出的平台数量缩减不少,低阶版Snapdragon 600与Snapdragon 400系列今年没有新产品更新,不过却首度针对笔记型电脑型态推出Snapdragon 8CX以及与微软合作的定制化版本Microsoft SQ1,同时还有诉求电竞手机的Snapdragon 730G,以下就针对今年高通的产品做简单的介绍。

Snapdragon 800系列

高通2019新款骁龙Snapdragon处理器汇总

图1:Snapdragon 800系列今年导入PrimeCore概念与PC平台专属版本。

高通2019新款骁龙Snapdragon处理器汇总

图2:Snapdragon 855的5G需搭配X505G数据机。

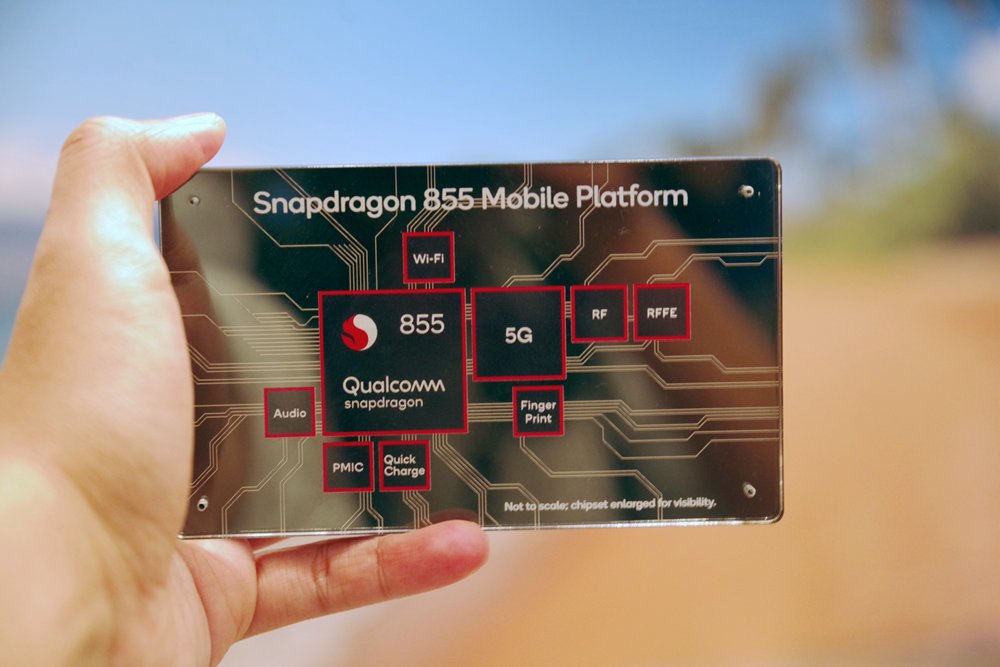

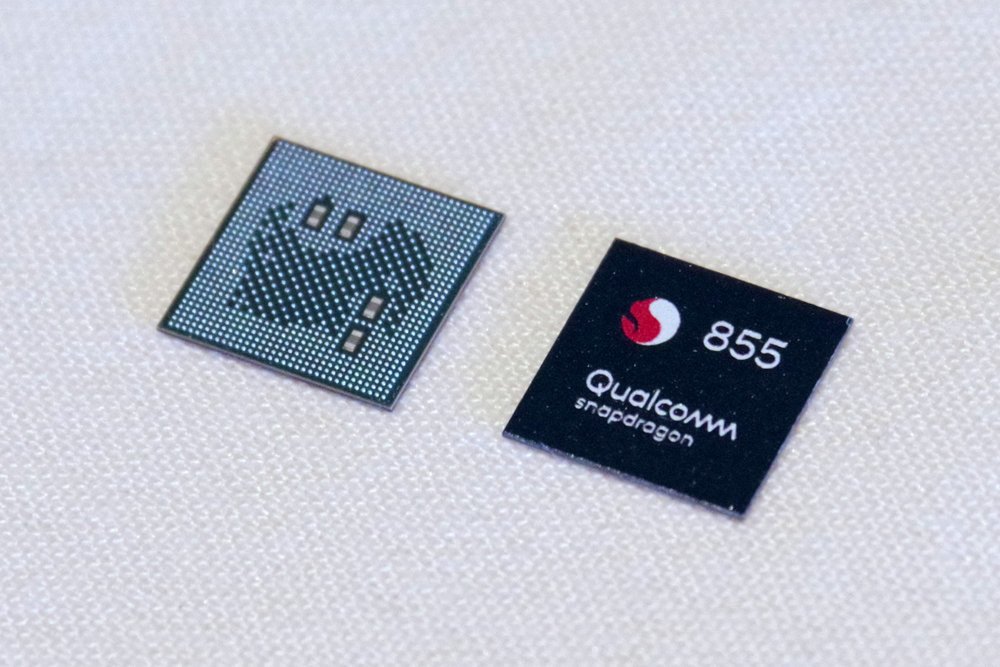

高通今年新款Snapdragon 800无论从技术或是特质都有相当大的亮点,其中针对行动装置的Snapdragon 855/Snapdragon 855+导入全新的PrimeCore设计,这是由Arm的DynamIQ设计特质所延伸的技术,以一个超高时脉的大核心应付瞬间的峰质运算量,搭配三个时脉较低的大核心维持高性能多工运算,这也使得Snapdragon 855较过往无论在单工或是多工CPU运算都有显着的提升,也预期年末将登场的Snapdragon 865会维持PrimeCore设计。

高通2019新款骁龙Snapdragon处理器汇总

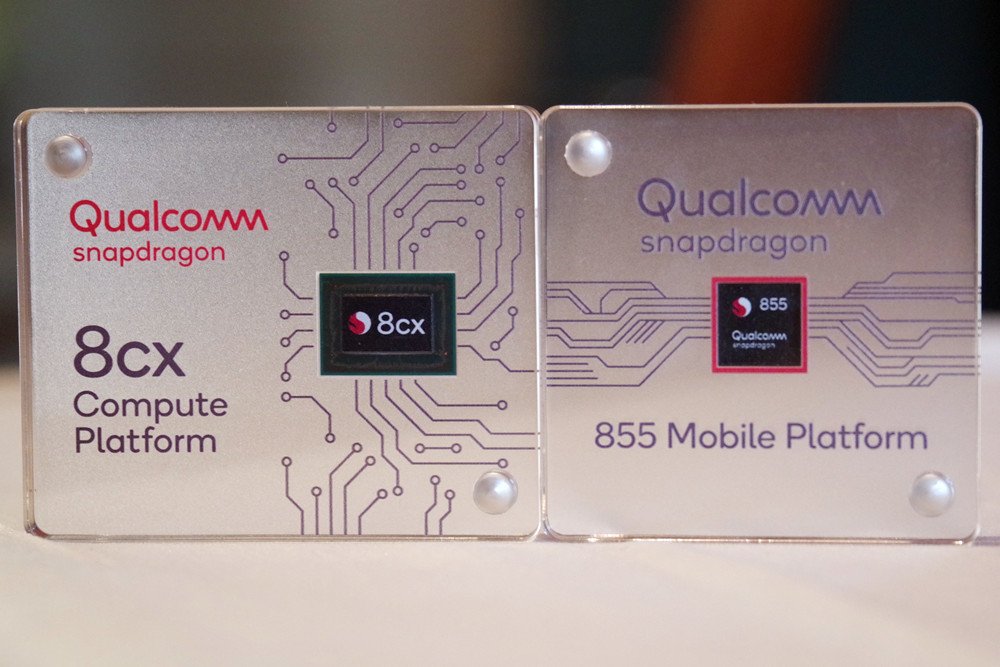

图3:Snapdragon 8CX具备更大的GPU架构与支援更丰富的IO,晶片也较Snapdragon 855更大。

不过值得注意的是高通在Snapdragon 855与Snapdragon 8CX首度导入的第四代AIE技术,相较前几代AIE技术为CPU、GPU、ISP与DSP的异构运算,第四代AIE则进一步整合AI加速器架构,提升进行AI推论的性能,对于影像与语音的AI处理与辨识较前几代版本提升不少。

Snapdragon 700系列

高通2019新款骁龙Snapdragon处理器汇总

图4:Snapdragon 700系列有2+1款新平台。

Snapdragon 700系列则在今年先推出Snapdragon 710的强化版Snapdragon 712,下半年推出架构大幅翻新的Snapdragon 730与Snapdragon 730G,其中Snapdragon 730G更是高通首款以电竞手机为诉求的平台;Snapdragon 712虽然大致上与Snapdragon 712类似,除了时脉外,在蓝牙音讯与快速充电升级到高阶平台应有的水准,不过本质性能则仍难以逼近Snapdragon 730与Snapdragon 730G。

高通2019新款骁龙Snapdragon处理器汇总

图5:Snapdragon 730G是高通第一款以电竞为诉求的平台。

Snapdragon 730与Snapdragon 730G相较可说是Snapdragon 845弱化版的Snapdragon 712架构翻新不少,Snapdragon 730与Snapdragon 730G的架构可说是自Snapdragon 855简化而来,除CPU架构的提升,同样与Snapdragon 855具备第四代AIE引擎,也意味单就相机的AI演算表现,Snapdragon 730是近乎Snapdragon 855的水准的。

至于Snapdragon 730G则是强调电竞速求的特别版Snapdragon 730,与Snapdragon 730仅差在时脉设定不同,CPU部分差异较不明显,不过由于GPU时脉提升,故单纯的图形性能获得显着提升,但时脉提高也表示装置型态需要较好的散热设计,才会特别将这款平台冠上G的游戏特别版型号。

Snapdragon 600与Snapdragon 400系列

高通2019新款骁龙Snapdragon处理器汇总

图6:今年Snapdragon 600与Snapdragon 400仅有两款新平台。

很难得的,高通在今年于两个系列仅有两款高阶Snapdragon 600发表,至于标准版Snapdragon 600与Snapdragon 400全系列都没有新平台推出,归咎原因应该是前几年一口气推出太多Snapdragon 600与Snapdragon 400产品,目前市场还有许多旧款平台流通,加上性能表现也多半能满足一般使用者需求,就将研发资源集中在当前市场关注度更高的旗舰与高阶平台。

高通2019新款骁龙Snapdragon处理器汇总

图7:Snapdragon 665着重在省电性

今年的高阶平台有两款,其一为Snapdragon 665,另一款则是Snapdragon 675;Snapdragon 665产品定位在延续Snapdragon 660,不过或许是为了使其可与Snapdragon差异化,以及强调省电特性,虽采用世代较新的GPU,图形效能反而落后于Snapdragon 660,只是由于采用11nm新制程,可预期S665功耗表现会优于14nm的Snapdragon 660。

高通2019新款骁龙Snapdragon处理器汇总

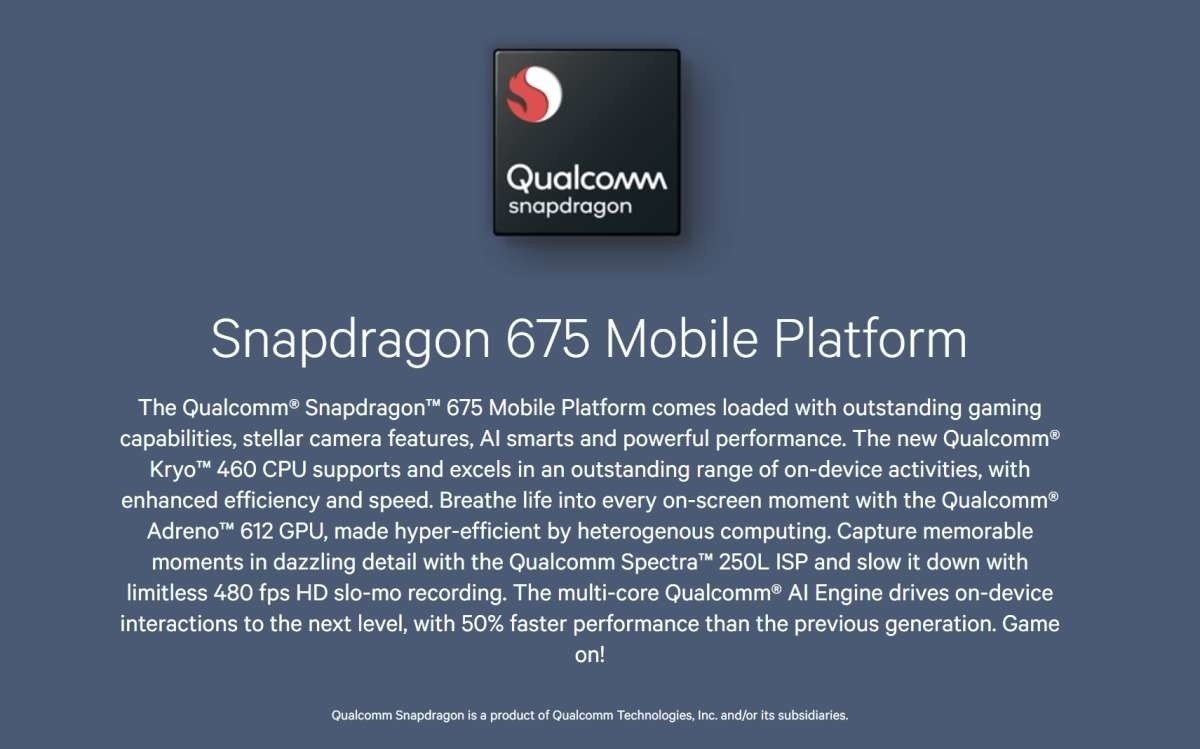

图8:Snapdragon 675的整体表现不逊于Snapdragon 710。

至于Snapdragon 675则是Snapdragon 670的升级版与Snapdragon 730的下放版本,CPU采用同世代的Kryo460与2+6核心配置,将Snapdragon 730的特性下放到Snapdragon 600系列,不过如此一来也会使得Snapdraggon 675的CPU跑分较Snapdragon 660系列难看,不过GPU则相较Snapdragon 670略为降级。

高通2019新款骁龙Snapdragon处理器汇总

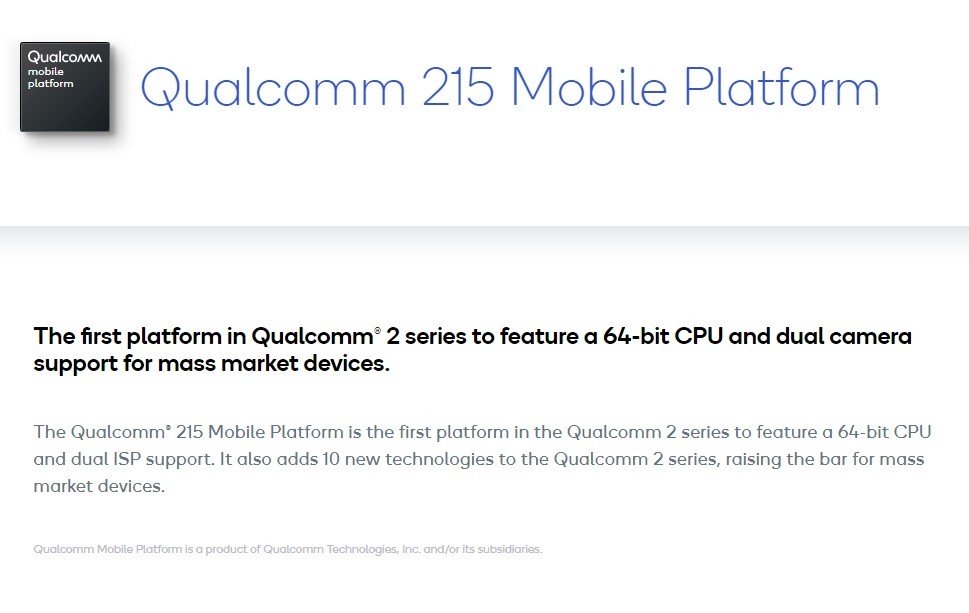

图9:Qualcomm215是200系列第一款64位元平台。

高通2019新款骁龙Snapdragon处理器汇总

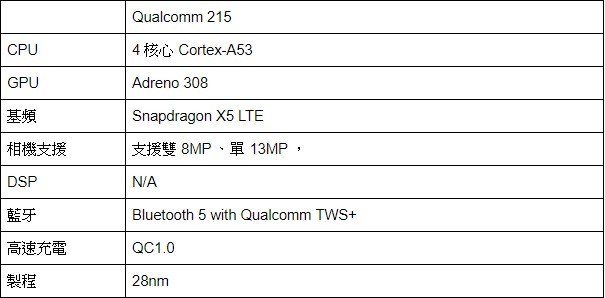

图10:Qualcomm215是Snapdragon425的变种。

高通很难得的在今年推出200系列的新平台Qualcomm 215,其本质是自Snapdragon 425调整而来,就连制程也同为28nm,虽然是2016年推出的平台刷新版,不过相较2015年问世的Snapdragon 212也是有显着的提升,也导入64位元架构,但由于当前Snapdragon200系列多用于新世代功能手机,高通也在命名取消Snapdragon的型号,以Qualcomm 215命名。
